عالية السرعة باناسونيك PLC حمالة PCB مع 6 ثانية وقت التحميل لخط إنتاج SMT

الاسم التجاري:	HSTECH
رقم الطراز:	HS-250LD
الـ MOQ:	1 مجموعة
السعر:	negotiable
شروط الدفع:	/ تي تي، ويسترن يونيون
القدرة على التوريد:	50 مجموعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

اسم المنتج:

محمل ثنائي الفينيل متعدد الكلور

لون:

أبيض

مزود الطاقة:

تيار متردد 110 فولت/220 فولت، 50/60 هرتز

بي إل سي:

ميتسوبيشي

تتابع:

شنايدر

التبديل الكهروضوئي:

أومرون

تفاصيل التغليف:

حزمة خشبية

القدرة على العرض:

50 مجموعة في الشهر

إبراز:

شاحنة PCB عالية السرعة,باناسونيك PLC SMT محمل المجلات,6 ثواني وقت التحميل لمعدات التعامل مع ثنائي الفينيل متعدد الكلور

Panasonic PLC SMT Magazine Loader

6 Seconds Loading Time PCB Handling Equipment

وصف المنتج

عالية السرعة باناسونيك PLC محمول PCB لخط إنتاج SMT

تم تصميم هذا المحمول الآلي لـ PCB للبدء في خطوط إنتاج SMT ، ونقل PCBs بكفاءة من المجلات إلى أنظمة النقل التالية.

لمحة عامة عن التطبيق

جهاز تحميل PCB PLC من Panasonic بمثابة عنصر حاسم في عمليات تجميع PCB ،تحميل لوحات الدوائر المطبوعة غير المكتظة تلقائيًا على خطوط الإنتاج أو في الآلات اللاحقة مثل أنظمة الاختيار والمكان ومعدات اللحام.

الخصائص الرئيسية

واجهة التحكم بالشاشة اللونية الحقيقية
نظام التحكم في Mitsubishi PLC
سعة المحفظة: أعلى 1، أسفل 1، أو تكوينات مخصصة
خيارات المجال الانتقائي: 10mm، 20mm، 30mm، 40mm
اتجاه نقل PCB: من اليسار إلى اليمين أو من اليمين إلى اليسار (اختياري)
اختيار وضع التشغيل اليدوي / التلقائي
التركيبات الثابتة للسكك الحديدية الأمامية أو السكك الحديدية الخلفية
ارتفاع تطبيق SMT القياسي (920±20mm)
عرض حالة إضاءة البرج
توافق إشارات الاتصال SMEMA

المواصفات التقنية

النموذج	HS-250LD	HS-330LD	HS-390LD	HS-460LD
الجهد	AC110V/220V ، 50/60Hz ، مرحلة واحدة ، ما يصل إلى 300A
ابعاد PCB	(50×50) ~ ((350×250)	(50×50) ~ ((455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
حجم المجلة	355×320×565	460×400×565	535×460×565	535×530×565
إمدادات الهواء	0.4~0.6Mpa
ارتفاع النقل	920±20mm (المعيار)
وقت التحميل	6 ثواني
المجلات تحل محل الوقت	حوالي 20 ثانية
توجيه النقل	L إلى R، أو R إلى L (اختياري)
سمك الـ PCB	الحد الأدنى 0.4 ملم
الملاعب	1-4 (10 ملم خطوة)
التواصل	(SMEMA)
مقاس الجهاز	1100 × 780 × 1200	1400×860×1200	1500 × 920 × 1200	1600 × 1120 × 1200
الوزن	حوالي 140 كجم	حوالي 180 كجم	حوالي 220 كجم	حوالي 230 كجم

تطبيقات الصناعة

خطوط التصنيع:ضرورية في منشآت تصنيع الإلكترونيات لعمليات تجميع و اختبار و لحام PCB.

إنتاج النماذج الأولية:مثالية لبيئات المختبرات وعمليات الإنتاج الصغيرة التي تتعامل مع كميات محدودة من PCB.

الفوائد التشغيلية

تحسين كفاءة الإنتاج:يقلل من وقت التوقف المرتبط بالتحميل اليدوي لعمليات سير العمل أكثر سلاسة
التماسك:يوفر تحميل PCB موثوق به مع تقليل خطر التلف أو عدم التوافق
وفورات العمل:يقلل من متطلبات العمل اليدوي ، مما يسمح للموظفين بالتركيز على المهام الحرجة

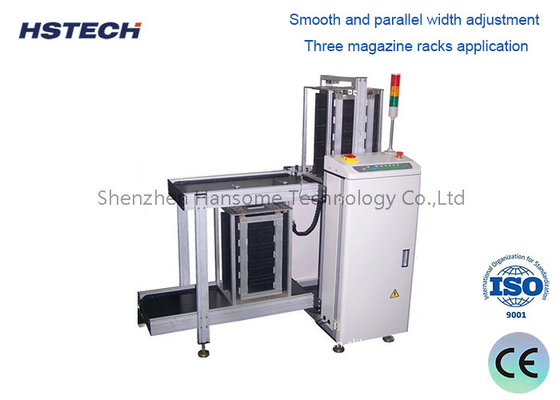

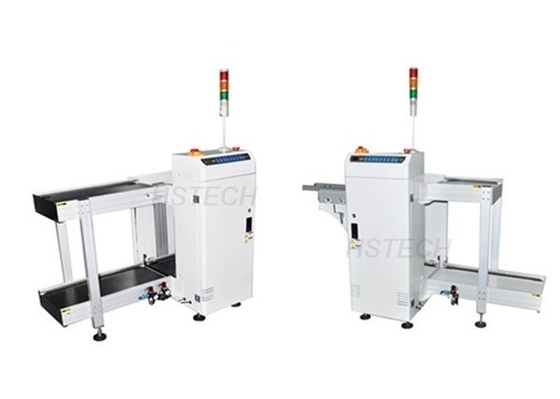

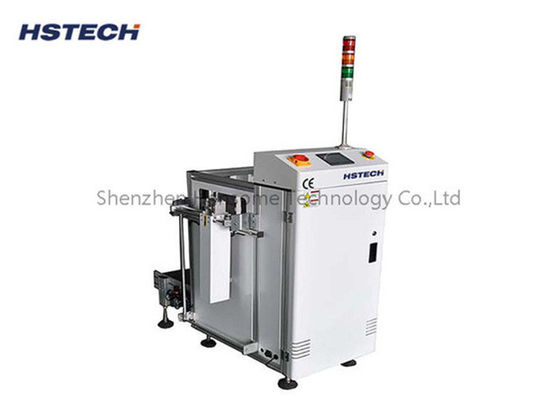

صور المنتج
