| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-RM-288 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

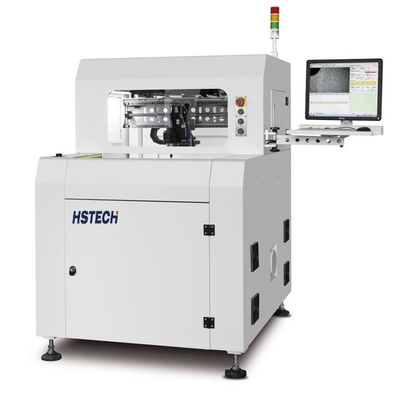

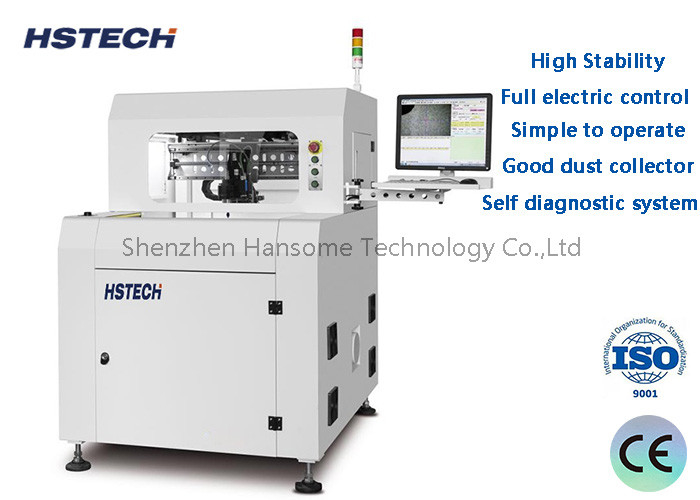

شاشة لمسة آلية منحنى جهاز توجيه PCB باستخدام Sycotec Spindle
مقدمة:
جهاز توجيه PCB ، أو يسمى آلة قطع PCB التلقائية ، بسرعة عاليةألمانيا Sycotec القيادة بالدوامةمجموعة طحن لقطع PCBA ذو الكثافة العالية والغرض من المواد الأخرى.
الخصائص:
1التحكم الكهربائي الكامل، لا حاجة لضغط الهواء.
2، استقرار عالية، سهلة الصيانة.
3، بسيطة في التشغيل، وتغيير قصيرة مع مرور الوقت.
4تصميم لـ PCBA متوسطة والصغيرة الحجم
5، الجيد جمع الغبار التأكد من النظافة أثناء العملية.
6، يسمح مجموعة الطحن قطع إعداد من خلال مراحل يقلل كثيرا من تكلفة المستهلكات.
7، ويتم تشغيل القطع الطحن بواسطة فولاذ عالية السرعة مع مزايا انخفاض قوة القطع،دقة عالية، ضوضاء منخفضة، ومناسبة لجميع شكل pcba، مثل الدائرة،خط مستقيم، L أو U نوع،مربعات وأشكال قوس.
8يسمح نظام التشخيص الذاتي بسهولة استكشاف الأخطاء أثناء الإنتاج وتقليل وقت التوقف.
المواصفات:
| النموذج | RM-288 | RM-388 | RM-888 |
| الهيكل | عجلة واحدة، منصات عمل مزدوجة | عجلة واحدة، منصات عمل مزدوجة | عجلة واحدة، منصات عمل مزدوجة |
| حجم الجهاز ((ملم) | 1000*1200*1550 | 1000*1200*1550 | 1200*1400*1550 |
| وزن الجورس | 700 كجم | 700 كجم | 900 كجم |
| حجم جهاز جمع الغبار ((ملم) | 625*600*1600 | 625*600*1600 | 625*600*1600 |
| قوة جمع الغبار | 3HP/2.2kw | 3HP/2.2kw | 5 حصان/3.5 كيلوواط |
| جهاز جمع الغبار الوزن | 130 كجم | 130 كجم | 130 كجم |
| طريقة جمع | مجموعة الأسفل | مجموعة الأسفل | مجموعة الأسفل |
| حجم منصة العمل | 300*400ملم | 300*400ملم | 410*510ملم |
| نوع القيادة على المنصة | منصة دوارية مزدوجة، مقص الدقة مع عاكس محرك ثلاثي المراحل | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل | ||
| محور التوجيه | 5000~50000 دورة في الدقيقة، التبريد التلقائي | 5000 ~ 60000rpm، التبريد التلقائي | |
| سرعة القطع | 1-100mm/s | ||
| دقة القطع | ±0.05 ملم | ||
| دقة التكرار | ± 0.02 ملم | ||
| سرعة تحرك المحور | 800 ملم/ثانية | ||
| طريقة تحديد محور Z | مدفوع بالموصلات، دليل مزدوج | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| عمر الأداة | تحكم البرنامج | ||
| وظيفة حماية نشطة | الستار الخفيف | ||
| باب أمن | باب يدوي | ||
| الخطأ | نعم.. | ||
| طريقة البرمجة | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
