| الاسم التجاري: | GKG |
| رقم الطراز: | G5 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
طابعة الصبغة الحامية SMT مع رأسين طابعة متحركين مستقلين وسرعة الطباعة 6-200 مم / ثانية
المواصفات
| النموذج | G5 |
| حجم القلم | 370x370mm ((حجم الدقيقة) |
| 737x737mm ((حجم أقصى) | |
| 20-40mm ((سمك) | |
| الحجم الأقصى لـ PCB | 400×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| صفحة التشطيب | أقصى 1٪ من قطر PCB |
| ارتفاع النقل | 900±40ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، يمكن تعديلها |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الطاولة من أعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العصابة العليا / العصابة الجانبية
|
| رأس الطباعة |
رأسين طابعيين متحركين مستقلين
|
|
ضغط المكنسة
|
0.5 ~ 10 كجم (تحكم البرنامج)
|
|
سرعة الطباعة
|
6-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
|
نظام التنظيف
|
امتصاص الفراغ المعزز، الجاف، الرطب، الفراغ ثلاثة أنماط
|
|
CCD FOV
|
8×6ملم
|
| نطاق ضبط الجهاز |
X: ± 3mm ، Y: ± 7 mm ، θ: ± 2°
|
| الرؤية |
البحث للأعلى/أسفل البصريات الهيكل/CCD/الهيومتري نمط مطابقة
|
مواصفات الجهاز بأكمله
|
دقة الموقع المتكررة
|
± 0.01mm
|
|
دقة الطباعة
|
±0.025mm
|
|
وقت الدورة
|
<8 ثانية
|
|
تغيير المنتج
|
قديم:<3دقائق,جديد:<5دقائق |
|
إمدادات الهواء
|
4~6 كغ/سم
|
| إمدادات الطاقة |
AC:220±10٪، 50/60HZ، 2.5KW
|
| طريقة التحكم | البنك المركزي |
| نظام التشغيل |
ويندوز XP/Win7
|
|
أبعاد الجهاز
|
1140 ((L) × 1364 ((W) × 1404 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
الخصائص

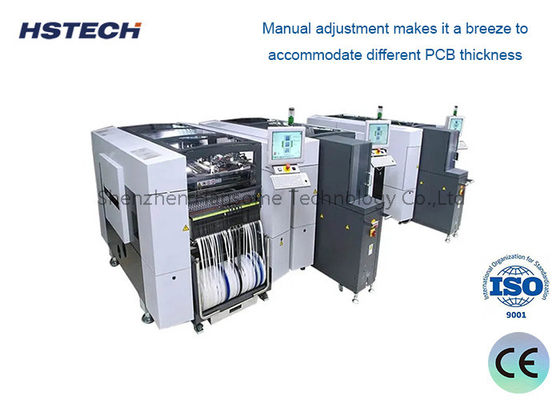

1، منصة الجهاز الالكتروني خاصة لـ GKG. مستقرة وسهلة للتعديل ، يمكن أن تعدل بسرعة ارتفاع الجهاز الالكتروني لـ PCB بسمك مختلف.
حول التعبئة
ملف الشركة
شركة شينزن هانسوم للتكنولوجيا المحدودة (HSTECH) هي مصنعة محترفة من المعدات المهنية لمعالجة لوحات SMT (Loader،Unloader،Buffer،Conveyor،الخ)نحن مؤسسة عالية التقنية مع حقوق الملكية الفكرية المستقلةالشركة تعمل بشكل رئيسي في مجال البحث والتطوير والإنتاج ومبيعات معدات معالجة لوحات خط إنتاج sMT / THT. لدينا فنيين محترفين ومبيعاتتعتمد على التكنولوجيا العالية وتحاول قصارى جهدنا لتوفير عالية الكفاءة والموثوقية للتعامل مع لوحات لعملائنافي نفس الوقت، فريقنا المهندسية من ذوي الخبرة يدرك دائماً اتجاه التطوير في المصنع الذكيالسعي لتحقيق المزيد من الأتمتة والمنتجات الفعالة من حيث التكلفة في كل وقتنحن أيضاً نقوم بـ (OEM) بناءً على احتياجات مختلفة لعملائنا.
