| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-620 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
جهاز التحكم بالشاشة اللمسية لـ MCGS اليدوي وموقع الليزر التلقائي محطة إعادة العمل BGA
مقدمة:
محطة إعادة العمل BGA هي معدات متخصصة تستخدم في صناعة تصنيع وإصلاح الإلكترونيات لإعادة العمل أو استبدال مكونات Ball Grid Array (BGA) على لوحات الدوائر المطبوعة (PCBs).يتم استخدام مكونات BGA عادة بسبب كثافتها العالية وأدائها، لكنها يمكن أن تكون صعبة لإصلاح عندما تحدث عيوب.
الخصائص:
1نظام التشغيل الآلي واليدوي
2. 5 مليون كاميرات CCD نظام التوجيه البصري الدقة: ± 0.01mm.
3جهاز التحكم بالشاشة اللمسية
4. موقع الليزر

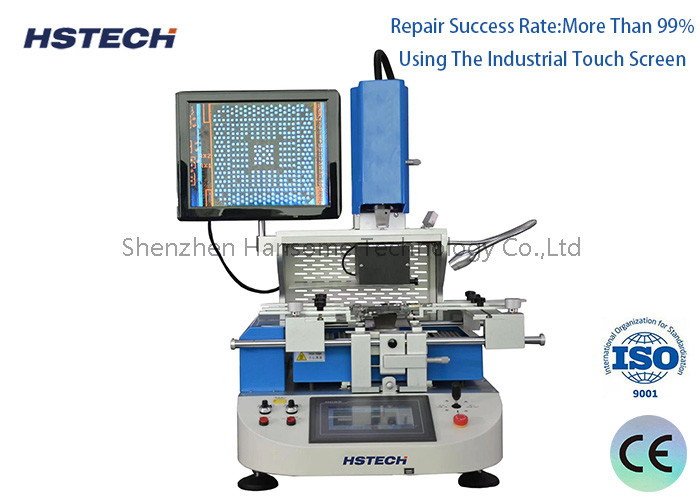

5نسبة نجاح الإصلاح 99.99%
المواصفات:
| محطة إعادة تصنيع BGA | النموذج: HS-620 |
| إمدادات الطاقة | التيار المتردد 220 فولت ± 10% 50/60 هرتز |
| الطاقة الكلية | 3500 واط |

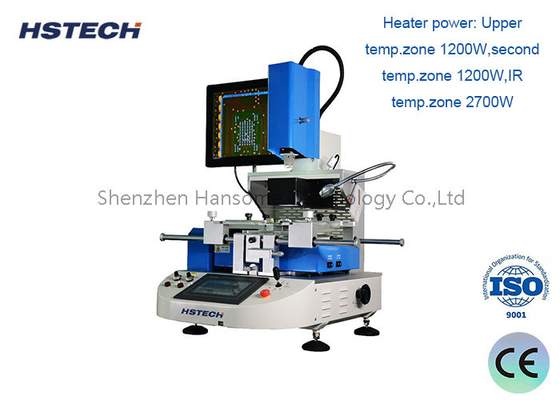

| طاقة التدفئة | منطقة الحرارة العليا 1200 واط، منطقة الحرارة الثانية 1200 واط، منطقة الحرارة الداخلية 2700 واط |
| مواد كهربائية | محرك القيادة + PLC الحرارة الذكية + جهاز التحكم + شاشة لمس ملونة |
| الحرارة | التحكم الحرارة المستقلة.المحكم، يمكن أن تصل الدقة ± 1 °C |
| واجهة الحرارة | قطعة واحدة |
| طريقة تحديد الموقع | فتحة على شكل حرف V، يمكن تعديل أدوات دعم PCB، ضوء الليزر يقوم بالمركز والوضع السريع |
| الأبعاد الكلية | L650mm*W630mm*H850mm |
| حجم PCB | ماكس 450mm*390mm*10mm*10mm |
| حجم BGA | أقصى 80 ملم * 80 ملم * 1 ملم * 1 ملم |
| وزن الجهاز | 60 كجم |
| استخدام إصلاح | رقائق / بطاقة أم الهاتف الخ |
التطبيقات
استبدال مكونات BGA:
تستخدم لإزالة مكونات BGA معيبة واستبدالها بأخرى جديدة، ضرورية للإصلاحات والترقية.
إصلاح المفاصل الحامية:
يسهل إعادة تدفق مفاصل اللحام لإعادة العمل على الاتصالات التي قد تكون فشلت أو أصبحت ملحومة باردة.
إنتاج النماذج الأولية:
مفيدة في بيئات النماذج الأولية حيث تحتاج مكونات BGA إلى الاستبدال أو التعديل بشكل متكرر.
مراقبة الجودة:
تستخدم في عمليات مراقبة الجودة للتفتيش وإصلاح PCBs قبل التجميع النهائي أو الشحن.
الفوائد
زيادة الموثوقية:
تمكن من إصلاح مكونات BGA بفعالية ، وتطويل عمر PCB وتقليل النفايات.
إصلاحات فعالة من حيث التكلفة:
يقلل من الحاجة إلى استبدال كامل لـ PCB ، مما يوفر تكاليف التصنيع والصيانة.
تحسين الدقة:
يوفر التحكم الدقيق في درجة الحرارة والمحاذاة لنتائج أعادة العمل عالية الجودة.
كفاءة الوقت:
تسمح عمليات إعادة التصنيع المبسطة بأوقات تسريع في بيئات التصنيع والإصلاح.
المرونة:
يمكن التعامل مع مختلف الأحجام وأنواع مكونات BGA ، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.
