| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-C510F |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 500 قطعة في الشهر |

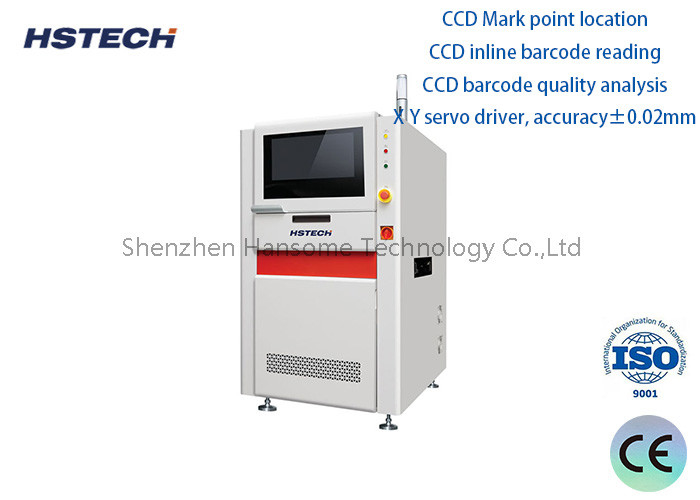

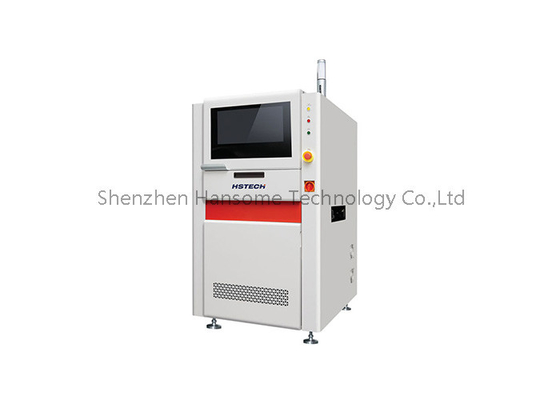

آلة ليزر CO2 مع 2600W قوة CCD موقع نقطة العلامة، آلة العلامة بالليزر
مقدمة:
آلة علامة ليزر PCB CO2 في الخط هي قطعة متخصصة من المعدات المستخدمة في وضع علامات أو حفر أو ترميز لوحات الدوائر المطبوعة (PCBs) أثناء عملية التصنيع.تستخدم تكنولوجيا ليزر ثاني أكسيد الكربون (CO2) لإنتاج علامات عالية الجودة على مواد PCB مختلفة.
الخصائص:
1، موقع نقطة علامة CCD
2، CCD قراءة الباركود في الخط
3تحليل جودة الباركود
4، XY محرك الخدمة ، الدقة ± 0.02mm
المواصفات:
| النموذج | HS-C510F |
| طريقة العمل | رأس الليزر يتحرك |
| علامة تجارية | سينراد CO2 ((العلامة التجارية الأمريكية) |
| الموقع الرئيسي | CCD + وضع العلامة |
| القراءة داخل الخط | قراءة الكاميرا |
| سمك PCB | 0.5~5.0ملم |
| مقاس PCB | 50*50~510*460ملم |
| ارتفاع النقل | 900±20ملم |
| اتجاه النقل | L-R/R-L |
| ضبط العرض | أوتوماتيكي |
| نظام التحكم XY | الكمبيوتر الشخصي + بطاقة لوحة + محرك الخدمة |
| دقة التحكم XY | ± 0.02 ملم |
| إدراك مادي خاطئ | مجلس الإدارة السلبي / العكس / الاعتراف الخاطئ |
| التعرف على العلامة السيئة |
التعرف الآلي علامة سيئة، لن تترك علامات سيئة |
| مكافحة إعادة الترميز | مدعوم |
| نظام التحكم | نظام Win7+ المطور بنفسه |
| إمدادات الطاقة | الفاز الواحد AC 220V 16A 50/60Hz |
| ضغط الهواء | ≥0.5 Mpa |
| البعد | W1000*L1600*H1700 (ملم) |
| استيراد النظام | التدفقات التجارية MES IMS SFIS، الخ |
| البعد | W1000*L1600*H1700 (ملم) |
| الوزن | 700 كيلوغرام |
التطبيقات
تعريف PCB:
تستخدم في وضع رموز تعريف وشعارات ومعلومات أخرى مباشرة على الـ PCB من أجل التتبع والتعرف على العلامة التجارية.
علامة المكون:
علامات المكونات على PCB ، بما في ذلك المقاومات والمكثفات والدارات المتكاملة ، لتوفير المعلومات اللازمة للتجميع والإصلاح.
مراقبة الجودة:
يمكن استخدام علامة الليزر لإضافة رموز التفتيش أو رموز QR التي تسهل عمليات مراقبة الجودة.
إنتاج النماذج الأولية:
مناسبة لتمييز النماذج الأولية بسرعة عندما تكون هناك حاجة إلى تغييرات سريعة وتكرار.
الفوائد
استمرارية العلامات:
علامات الليزر مقاومة للانتداء والمواد الكيميائية والعوامل البيئية، مما يضمن أن المعلومات تبقى سليمة طوال دورة حياة PCB.
زيادة الكفاءة:
التشغيل في الخط يسمح بالاندماج السلس في خطوط الإنتاج ، مما يقلل من وقت التوقف وتعظيم الإنتاج.
تخفيض النفايات:
الدقة العالية تقلل من خطر أخطاء الطباعة والخطأ، مما يؤدي إلى انخفاض النفايات المادية وإعادة العمل.
المرونة:
قادرة على وضع علامات على مختلف التصاميم والتنسيقات، مما يجعلها قابلة للتكيف مع احتياجات الإنتاج وأنواع المنتجات المختلفة.
من حيث التكلفة:
تساهم التكاليف التشغيلية المنخفضة بسبب الحد الأدنى من الصيانة وقدرات العلامة عالية السرعة في توفير التكاليف العامة في عملية التصنيع.
