محمل ثنائي الفينيل متعدد الكلور
Created with Pixso.

المجلة جمع 6 ثواني SMEMA إشارة 0.4 ملم محمل PCB Hanling آلة

المجلة جمع 6 ثواني SMEMA إشارة 0.4 ملم محمل PCB Hanling آلة

الاسم التجاري: HSTECH
رقم الطراز: HS-LD330
الـ MOQ: 1 مجموعة
السعر: negotiable
شروط الدفع: D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على التوريد: 200 مجموعة شهريا
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE
اسم المنتج:
محمول PCB متعدد المجلات
اسم آخر:
آلة تحميل اللوحة SMT
إمدادات الطاقة:
تيار متردد 110 فولت/220 فولت، 50/60 هرتز
ضغط جوي:
4-6 بار
سمك اللوحة:
الحد الأدنى 0.4 ملم
اختيار الملعب:
10-40 ملم
سرعة الناقل:
0.5-20 م / دقيقة أو حسب الطلب
تواصل:
سميما
تفاصيل التغليف:
حزمة خشبية
القدرة على العرض:
200 مجموعة شهريا
إبراز:

0.4ملم آلة تحميل PCB Hanling,6 ثواني آلة تحميل PCB Hanling

,

6 Seconds PCB Loader Hanling Machine

وصف المنتج

جهاز التحكم بالزر المغلق SMEMA إشارة حزمة PCB محملة Hanling



التطبيق



تستخدم هذه الوحدة لتحميل PCBs ونقل PCB على خط إنتاج SMT.



الخصائص



1تصميم الوحدة

2، الاستقرار يعزز من خلال التصميم القوي.

3اختبار ذراع تصميم اقتصادي

4، ضبط عرض سلس وموازي.

5، ثلاثة رفوف المجلات التطبيق.

6، المسامير الهوائية العليا والسفلية لتثبيت رف المجلة.

7لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.

8متوافقة مع الـ (SMEMA)



المواصفات



اسم المنتج آلة تحميل أقراص PCB
ارتفاع النقل 910±30mm
وقت تحميل PCB حوالي 6 ثواني
وقت استبدال المجلة حوالي 30 ثانية
اتجاه النقل (إر) أو (ر)
العملية العملية الأمامية
الجانب الثابت للمسار الجانب الأمامي ((أو تحديد)
إمدادات الطاقة 220 فولت،50/60 هرتز،± 10%
ضغط الهواء 4-6بار
سمك PCB دقيقه 0.4ملم
عدد المجلات الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء
اختيار الصوت 1-4 ((10 ملم مسافة)
سرعة الناقل 0.5-20M/min أو مخصصة
الإشارة (SMEMA)



اختيار الطراز



النموذج HS-LD250 HS-LD330 HS-LD390 HS-LD460
الطول الفعال لـ PCB 50*50~350*250ملم 50*50~455*330ملم 50*50~530*390ملم 50*50~530*460ملم
حجم الجهاز 1400*800*1200ملم 1650*880*1200ملم 1800*940*1200ملم 1800*1010*1200ملم
حجم المجلة 355*320*563ملم 460*400*563ملم 535*460*570ملم 535*530*570ملم
الوزن 140 كجم 180 كجم 220 كجم 260 كجم



زر التحكم والصندوق الكهربائي

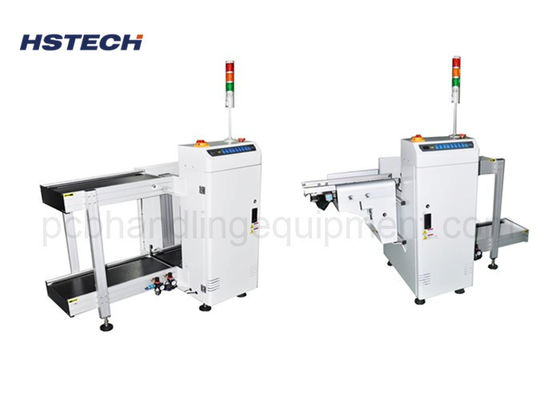

المجلة جمع 6 ثواني SMEMA إشارة 0.4 ملم محمل PCB Hanling آلة 0

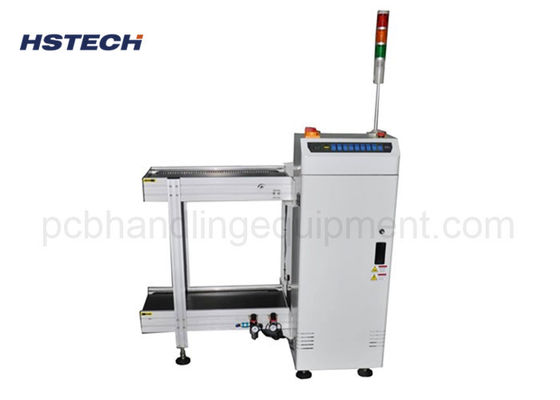

المجلة جمع 6 ثواني SMEMA إشارة 0.4 ملم محمل PCB Hanling آلة 1

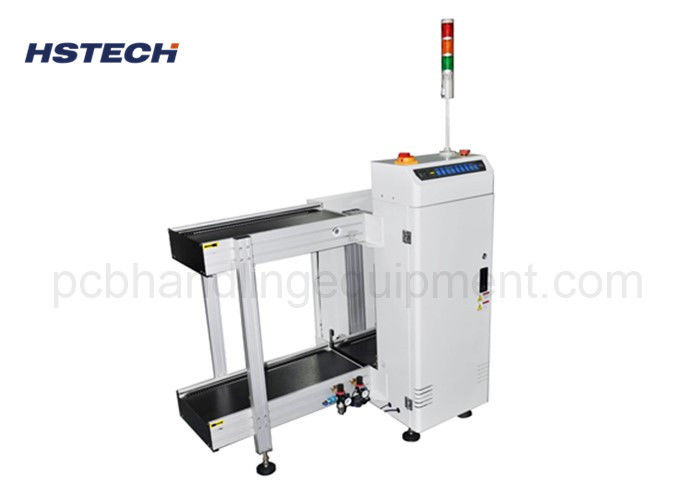

المجلة جمع 6 ثواني SMEMA إشارة 0.4 ملم محمل PCB Hanling آلة 2
